螺旋扁管
螺旋扁管（Twisted tube）是瑞典Alards公司首先提出、美国Koch Heat Transfer Company, LP公司经过改进的一种强化换热管。
 |
 |
1.螺旋扁管结构及制造
螺旋扁管结构特点是管子换热段的任一截面均为椭圆，当组装成换热器时可以是混合管束（即螺旋扁管与光滑管混合使用），也可以是纯螺旋扁管束。
其制造过程由“压偏”和“扭曲”两个成形过程完成，管子截面类似椭圆，椭圆的长短轴比根据换热管管程和壳程的流速设计确定，当管程流量较低时，可增大长短轴之比，减少流通截面以提高流速。
2.螺旋扁管强化传热原理
螺旋扁管独特的结构能使管程和壳程流体同时处于螺旋运动，促湍流程度增强。螺旋扁管换热器比普通换热器的总传热系数高40%，而压力降几乎相等。
3.螺旋扁管换热优点
| 1 | 压降小 | 无折流板，壳程压降小 |
| 2 | 传热效率高 | 提高湍流强度，使壳程流体速度和方向周期性改变，加强纵向混合 |
| 3 | 不易结垢 | 壳体中无盲区 |
 |
 |

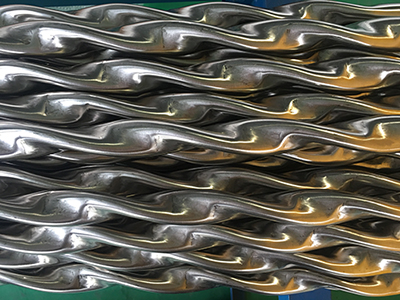

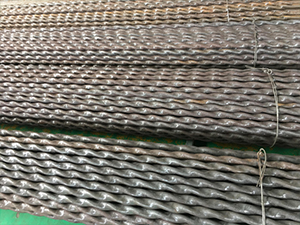

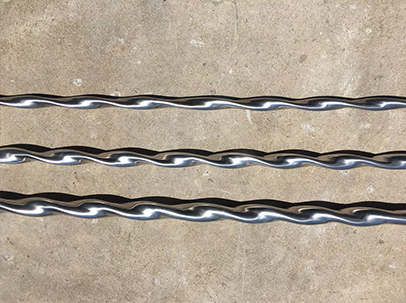

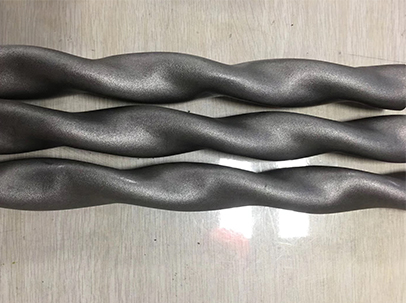

| 图 不锈钢螺旋扁管实物图 | 图 碳钢螺旋扁管实物图 |
制造螺旋扁管换热管的无缝钢管应采用整根管子，不允许拼接。常用钢管的材料见表。
表 管材
| 类型 | 牌号 | 执行标准 | 供货状态 |
| 碳素钢 | 10、20 | GB/T 9948-2006 GB/T 6479-2000 GB/T 8163-2000 |
退火状态 |
| 镍材 | |||
| 钛材 | |||
| 铜合金 | |||
| 奥氏体不锈钢 | 0Cr18Ni9 | GB/T 13296-2002 GB/T 14976-2002 |
酸洗钝化 |
| 00Cr19Ni10 | |||
| 0Cr18Ni10Ti | |||
| 0Cr17Ni12Mo2 | |||
| 00Cr17Ni14Mo2 |
4.螺旋扁管尺寸参数
 |
 |

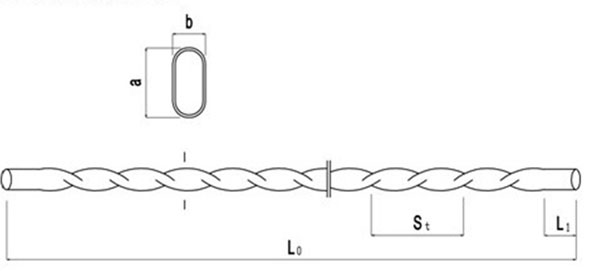

| 图 螺旋扁管基本尺寸参数图 |
表 螺旋扁管基本参数
| 规格 | 导程St (mm) | 长轴a (mm) | 短轴b (mm) | 光管长度L1 (mm) |
| Φ8 | 200 | Arbitrary length | ||
| Φ16 | 200 | Arbitrary length | ||
| Φ19 | 200 | 23.0 | 13.0 | Arbitrary length |
| Φ25 | 200 | 30.5 | 15.5 | Arbitrary length |
| Φ32 | 200 | 37.0 | 22.5 | Arbitrary length |
| Φ38 | 200 | Arbitrary length |
注：上表为标准型螺旋扁管基本参数，若有特殊要求，可按需要的导程及长轴值制造螺旋扁管。
5.螺旋扁管应用场合
螺旋扁管换热器近些年来得到进一步的完善与发展，它比其它种类的换热器更可靠、更有效，几乎所有规定使用管壳式换热器的系统都可以使用。自1984年以来，全世界制造和销售了几千台螺旋扁管换热器，可以用于气-气，液-液，液-气换热过程，遍及化学、石油、食品、造纸、电力、冶金、矿业和城区供暖等多个行业。
 |
 |
 |

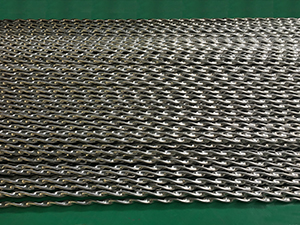

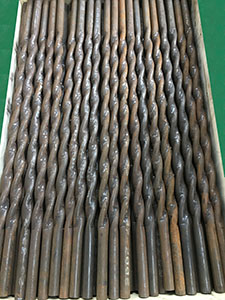

| 图 本公司大批量生产的螺旋扁管 | ||
